液體渦輪流量傳感器是將管道中液體的流量轉換成電脈沖信號、并經過顯示儀表或計算機系統處理來完成對管道中液體流量的測量或總量計量。渦輪流量儀表包括液體渦輪流量傳感器、液體渦輪流量變送器和現場顯示渦輪流量計等,屬于速度式流量儀表。適用于清潔液體的測量，可用來測量封閉管道中的體積流量或總量。具有結構簡單、輕巧、精確度高、復現性好、反應靈敏、安裝維護使用方便等特點，廣泛應用于石油、化工、供水、食品、制藥及科研試驗等行業，是流量計量和節能的理想儀表。
當流體流經儀表時，推動表內葉輪旋轉，然后通過葉輪與信號檢測器之間的磁耦合，將流體的流速轉換為電脈沖信號輸出，通過放大器放大整形并傳輸給顯示儀表，即達到對流體的體積流量或總量的測量目的。
在一定的流量范圍內，脈沖頻率f與流經傳感器的液體的體積流量Q成正比。流量方程式為：Q=f/K
式中：f—脈沖頻率
K—傳感器的儀表系數【1/L】由“校驗單”給出。
? 傳感器執行專業標準：JB/T9246-1999渦輪流量傳感器
? 被測流體溫度：普通型 -20～+120℃
防爆型 -20～70℃
? 輸入信號：兩線制輸出
輸出低電平IOL≈3mA
輸出高電平IOH≈13mA(方波)
? 負載電阻R(包括線路阻抗)在100～500Ω范圍內（根據所配置的顯示儀表或其它接收裝置輸入信號的要求，選擇合適的R值）
? 三線制輸出：VOP-P≥5V (方波)
? 電源供電：兩線制:+24VDC
三線制:+12VDC～＋24VDC
? 傳輸距離：1Km

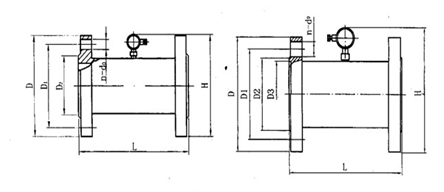

公稱通經DN mm
傳感器尺寸mm
法蘭尺寸mm
管螺紋尺寸mm
L
H
D
D1
D2
n-do
L1
G
4
295
145
1/2
6
330
145
1/2
10
60
170
1/2
15
75
190
95
65
45
4-14
23
1
20
85
210
105
75
55
4-14
23
1
25
100
230
115
85
65
4-14
30
11/4
32
120
250
140/135
100
78
4-18
30
11/4
40
140
260
150/145
110
85
4-18
35
2
50
150
270
165/160
125
100
4-18
65
150
290
185/180
145
125
4-18
80
200
300
200/195
160
135
8-18
100
220
330
220/215
180
155
8-18
125
250
380
250/245
210
185
8-18
150
300
390
285/280
240
210
8-23
200
360
455
340/335
295
265
12-23
250
400
510
405
355
320
12-26/25
300
420
565
460
410
375
12-26/25
400
560
680
580
525
485
16-30
500
600
790
715/705
650
608
20-34
