型號

產品說明

HC59

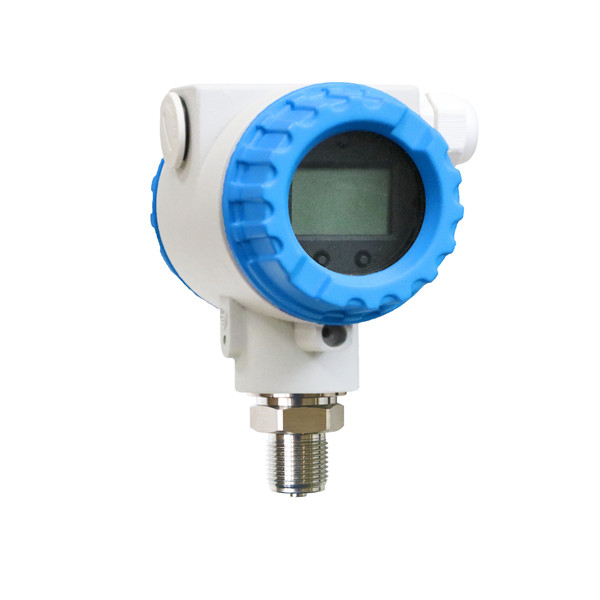

智能壓力變送器

代碼

認證

A

用于非防爆

1

ExiaⅡCT6

2

ExiaⅡCT4

3

ExdⅡBT6

其它認證或正在申請的認證信息請與合創公司聯系

代碼

代碼

A

4…20mA

H

4…20mA，HART

P

PROFIBUS-PA

F

FF

代碼

顯示

A

無顯示

L

LCD

代碼

外殼，電纜入口，防護等級

A

鋁14，M20×1.5，IP66/67

B

鋁14，G1/2，IP66/67

C

鋁14，1/2NPT，IP66/67

代碼

傳感器額定量程 表壓

代碼

傳感器額定量程 絕壓

1C

100mbar (10kPa/1mH₂O)

2C

100mbar (10kPa/1mH₂O)

1E

250mbar (25kPa/2.5mH₂O)

2E

250mbar (25kPa/2.5mH₂O)

1F

400mbar (40kPa/4mH₂O)

2F

400mbar (40kPa/4mH₂O)

1H

1bar (100kPa/10mH₂O)

2H

1bar (100kPa/10mH₂O)

1K

2bar (200kPa/20mH₂O)

2K

2bar (200kPa/20mH₂O)

1M

4bar (400kPa/40mH₂O)

2M

4bar (400kPa/40mH₂O)

1P

10bar (1MPa/100mH₂O)

2P

10bar (1MPa/100mH₂O)

1S

40bar (4MPa/400mH₂O)

2S

40bar (4MPa/400mH₂O)

1U

100bar (10MPa/1000mH₂O)

2U

100bar (10MPa/1000mH₂O)

1W

400bar (40MPa/4000mH₂O)

2W

400bar (40MPa/4000mH₂O)

1X

700bar (70MPa/7000mH₂O)

2X

700bar (70MPa/7000mH₂O)

代碼

標定，單位

1

標定額定量程，mbar/bar

2

標定額定量程，kPa/MPa

3

標定額定量程，mmH₂O/mH₂O

4

標定額定量程，psi

代碼

膜片材料

1

316L

2

合金C-276

X

其他特殊要求

其它特殊要求膜片請與合創公司聯系

代碼

過程連接螺紋

GA

外螺紋G1/2，內孔3mm，316

GB

外螺紋G1/2，內孔11.4mm，316

GC

內螺紋G1/2，內孔3mm，316

GD

內螺紋G1/2，內孔11.4mm，316

NA

外螺紋1/2NPT，內孔3mm，316

NB

外螺紋1/2NPT，內孔11.4mm，316

NC

內螺紋1/2NPT，內孔3mm，316

ND

內螺紋 1/2NPT ，內孔11.4mm，316

MA

外螺紋 M20×1.5，內孔3mm，316

MB

外螺紋 M20×1.5，內孔11.4mm ，316

JX

其他特殊要求

其它特殊要求連接螺紋請與合創公司聯系

代碼

過程連接件材質

3

316

H

合金C

代碼

過壓保護

A

無

M

過壓保護

代碼

安裝支架

A

無

U

管裝安裝支架

典型型號：HC59AHL A1P21 MA3 AU
